راهنمای جامع رله: از ساختار تا کاربرد در الکترونیک و اتوماسیون

۱. مقدمه: مشکل کنترل بارهای سنگین

تصور کنید میخواهید با خروجی ۵ ولت و حداکثر ۲۰ میلی آمپر یک برد آردوینو Uno، یک پمپ آب ۲۲۰ ولت AC با توان ۱۰۰۰ وات را روشن و خاموش کنید. اتصال مستقیم سیم پمپ به پایه آردوینو نه تنها غیرممکن است (ولتاژ و جریان بسیار پایین آردوینو نمیتواند پمپ را راه بیندازد)، بلکه بسیار خطرناک است! جریان بالای پمپ به سادگی آردوینو را خواهد سوزاند و خطر برقگرفتگی جدی وجود دارد. رله راه حل ایمن و مطمئن این مشکل است.

۲. رله چیست؟ (قلب تپنده سوئیچینگ ایزوله)

رله در ساده ترین تعریف، یک کلید الکترومکانیکی یا حالت جامد است که توسط یک سیگنال الکتریکی کوچک کنترل میشود. عملکرد اصلی آن ایزوله کردن (جدا کردن) مدار کنترل (کم قدرت) از مدار بار (پرت قدرت) است.

در رله های الکترومکانیکی (EMR):

کویل (سیم‌پیچ) قطعه‌ای است که با عبور جریان کافی، به یک آهنربای الکتریکی تبدیل می‌شود. این آهنربا باعث ایجاد تغییر وضعیت مکانیکی شده و یک زبانۀ فلزی متحرک (Armature) را جذب می‌کند.

حرکت این زبانه منجر به اتصال یا قطع شدن کنتاکت‌های فلزی می‌شود که بخشی از مدار پرقدرت (بار) هستند و جریان بار از آن‌ها عبور می‌کند. با قطع جریان کویل، خاصیت آهنربایی از بین می‌رود و فنر، زبانه و کنتاکت‌ها را به حالت اولیه بازمی‌گرداند.

در رله های حالت جامد (SSR):

در این روش برای سوئیچ‌کردن بار از نیمه‌هادی‌هایی مانند ترایاک در بارهای AC یا MOSFET در بارهای DC استفاده می‌شود. این قطعات به دلیل نداشتن بخش‌های مکانیکی، سرعت عمل بالا و عمر طولانی‌تری نسبت به رله‌های مکانیکی دارند.

مدار الکترونیکی که معمولاً شامل یک اپتوکوپلر است، سیگنال کنترل کم‌قدرت را دریافت کرده و نیمه‌هادی را روشن یا خاموش می‌کند. وجود ایزولاسیون نوری بین ورودی و خروجی، ایمنی بیشتری فراهم کرده و از انتقال نویز یا ولتاژ ناخواسته جلوگیری می‌کند.

۳. دلایل طلایی استفاده از رله (چرا رله؟)

ایزولاسیون گالوانیکی (Galvanic Isolation) مهم‌ترین دلیل استفاده از رله‌ها است. در این روش، مدار کنترل (مانند میکروکنترلر) و مدار بار (مانند پمپ یا موتور) از نظر الکتریکی کاملاً از هم جدا می‌شوند. این جداسازی مانع انتقال نویزها، اسپایک‌ها و مشکلات ناشی از ولتاژهای بالا از مدار بار به مدار حساس کنترل می‌شود و از آسیب دیدن آن جلوگیری می‌کند. علاوه بر این، ایزولاسیون گالوانیکی ایمنی کاربر را نیز افزایش می‌دهد، زیرا تماس مستقیم بین بخش کم‌ولتاژ و پرقدرت از بین می‌رود.

رله‌ها امکان کنترل بارهای پرقدرت را تنها با سیگنال‌های ضعیف فراهم می‌کنند. به عنوان مثال، می‌توان با یک سیگنال کوچک ۵ ولت و جریان ۲۰ میلی‌آمپر، یک بار ۲۲۰ ولت AC با جریان ۱۰ آمپر را کنترل کرد. این ویژگی باعث می‌شود بتوان سیستم‌های کنترلی کوچک را بدون نیاز به توان بالا، به مدارهای صنعتی و خانگی متصل کرد. همچنین بسیاری از رله‌ها، به‌ویژه مدل‌های الکترومکانیکی (EMR)، قابلیت سوئیچ‌کردن هر دو نوع بار AC و DC را دارند، البته باید محدودیت‌های نامی آن‌ها رعایت شود.

برخی رله‌ها دارای چندین کنتاکت هستند که امکان سوئیچ‌کردن چند مدار مستقل را با یک سیگنال فراهم می‌کنند (مانند رله‌های DPDT). این سادگی در طراحی، همراه با قابلیت اطمینان بالای رله‌های مکانیکی، آن‌ها را در بسیاری از کاربردها محبوب کرده است. افزون بر این، رله‌های EMR معمولاً تحمل بالاتری در برابر جریان‌های هجومی اولیه دارند که در هنگام راه‌اندازی بارهای سلفی مانند موتور یا ترانسفورماتور رخ می‌دهد، ویژگی‌ای که در بسیاری از نیمه‌هادی‌ها ضعیف‌تر است.

۴.۱. رله الکترومکانیکی (EMR): کلاسیک و پرطرفدار

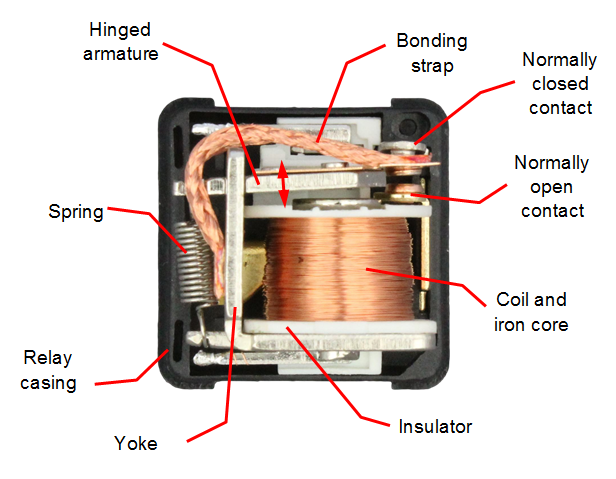

ساختار رله یا کنتاکتور شامل چند بخش اصلی است که با همکاری یکدیگر، عملکرد سوئیچینگ الکتریکی را ممکن می‌سازند. کویل (بوبین) سیم‌پیچی است که هنگام عبور جریان الکتریکی، میدان مغناطیسی ایجاد می‌کند. این کویل معمولاً دور یک هسته آهنی پیچیده شده که خاصیت مغناطیسی آن را تقویت می‌کند. در مقابل کویل، قطعه‌ای فلزی به نام آرمیچر (تنگه متحرک) قرار دارد که قابلیت حرکت دارد. با حرکت آرمیچر، کنتاکت‌های متحرک به کنتاکت‌های ثابت برخورد کرده و مسیر جریان در مدار قدرت یا فرمان برقرار یا قطع می‌شود. برای بازگرداندن آرمیچر به حالت اولیه پس از قطع جریان، از فنر بازگشت استفاده می‌شود.مکانیزم عملکرد این مجموعه به این صورت است: زمانی که جریان الکتریکی از کویل عبور می‌کند، در اطراف آن میدان مغناطیسی تولید می‌شود. این میدان باعث جذب آرمیچر به سمت هسته آهنی شده و آرمیچر را به حرکت درمی‌آورد. همزمان، کنتاکت متحرک نیز به همراه آرمیچر جابجا شده و به کنتاکت ثابت می‌چسبد یا از آن جدا می‌شود؛ بسته به اینکه رله در حالت نرمال باز (NO) یا بسته (NC) طراحی شده باشد. پس از قطع جریان کویل، میدان مغناطیسی از بین می‌رود و فنر آرمیچر را به موقعیت اولیه بازمی‌گرداند، و در نتیجه اتصال کنتاکت‌ها مجدداً تغییر می‌کند.

• مزایا:
  • ایزولاسیون بسیار عالی (هوا یا گاز بین کویل و کنتاکت).
  • مقاومت اتصال (ON Resistance) بسیار پایین (در حد میلیاهم)، بنابراین تلفات حرارتی کم هنگام عبور جریان.
  • تحمل جریان هجومی بالا.
  • قابلیت سوئیچینگ هم AC و هم DC.
  • هزینه نسبتاً پایین.
  • پیکربندیهای کنتاکت متنوع.
• معایب:
  • سرعت سوئیچینگ پایین (در حد دهها میلی ثانیه).
  • عمر مکانیکی محدود (معمولاً دهها هزار تا صدها هزار بار سوئیچ).
  • ایجاد جرقه (آرک) بین کنتاکتها هنگام سوئیچینگ (به خصوص در بارهای سلفی یا DC)، که باعث سایش کنتاکت، ایجاد نویز الکترومغناطیسی (EMI) و خطر آتشسوزی در محیطهای انفجاری میشود.
  • صدای تقه هنگام سوئیچینگ.
  • حساسیت به لرزش و شوک مکانیکی.
  • مصرف جریان نسبتاً بیشتر توسط کویل.

۴.۲. رله حالت جامد (SSR): سوئیچینگ خاموش و بی صدا

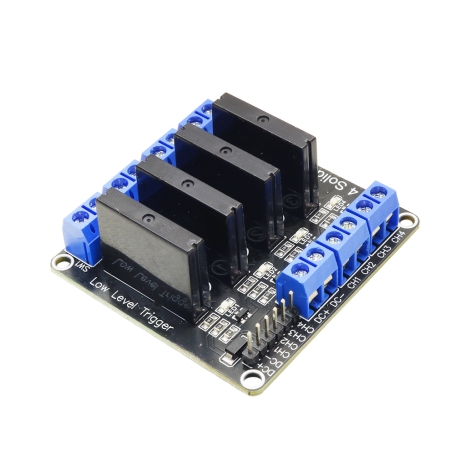

ساختار یک رله حالت جامد (Solid State Relay یا SSR) شامل سه بخش اصلی است: مدار ورودی، مدار واسط (راه‌انداز)، و مدار خروجی (قدرت). در مدار ورودی معمولاً از یک LED داخلی درون اپتوکوپلر استفاده می‌شود که با دریافت سیگنال ولتاژ یا جریان از کنترلر (مانند PLC یا میکروکنترلر)، روشن می‌شود. نور تولیدشده توسط این LED به یک عنصر نوری مانند فتودیود، فتوتریاک یا فتوترانزیستور تابیده می‌شود. این ارتباط نوری بین ورودی و خروجی باعث ایزولاسیون کامل الکتریکی بین مدار فرمان و مدار قدرت می‌شود که یکی از ویژگی‌های مهم SSR محسوب می‌گردد.

پس از دریافت نور، عنصر نوری داخل اپتوکوپلر فعال شده و سیگنال الکتریکی تقویت‌شده‌ای تولید می‌کند که به مدار راه‌انداز می‌رود. این مدار راه‌انداز، نیمه‌هادی قدرت خروجی مانند ترایاک (برای بارهای AC) یا MOSFET / IGBT (برای بارهای DC) را فعال می‌کند. این نیمه‌هادی‌ها بدون استفاده از قطعات مکانیکی، جریان بار را قطع و وصل می‌کنند. به دلیل نبود قطعات متحرک، رله‌های حالت جامد کاملاً بی‌صدا، سریع، مقاوم در برابر لرزش و با طول عمر بالا هستند و معمولاً در کاربردهایی با سوئیچینگ مکرر یا سرعت بالا به کار می‌روند.

• مزایا:
  • سرعت سوئیچینگ بسیار بالا (در حد میکرو یا نانوثانیه).
  • عمر نامحدود (بدون قطعه متحرک).
  • بدون صدا و بدون جرقه (Sparks & Arc-Free) – ایمن برای محیطهای حساس.
  • مقاومت بالا در برابر لرزش و شوک.
  • زمان پاسخگویی سریع و قابل پیشبینی.
  • مصرف جریان ورودی پایین.
• معایب:
  • مقاومت اتصال (ON Resistance) بالاتر از EMR (منجر به تلفات حرارتی و نیاز به هیت سینک در جریانهای بالا).
  • تحمل جریان هجومی پایینتر (ممکن است نیاز به مدار حفاظتی داشته باشد).
  • نشتی جریان (Leakage Current) در حالت OFF (مهم در کاربردهای حساس).
  • افت ولتاژ (Voltage Drop) در حالت ON.
  • تولید حرارت داخلی (به دلیل تلفات).
  • معمولاً فقط برای AC یا DC طراحی میشوند (به ندرت هر دو).
  • هزینه بالاتر نسبت به EMR های مشابه.
  • حساسیت به اضافه ولتاژها و نویزهای گذرا (Transient).

۴.۳. رله هیبرید (HSSR): ترکیب بهترین ها؟

• ترکیبی از یک رله الکترومکانیکی و یک SSR (معمولاً یک ترایاک). هدف کاهش جرقه و افزایش عمر رله مکانیکی و کاهش تلفات رله حالت جامد است. در عمل چندان رایج نیستند.

۴.۴. رله های خاص:

• رله لچ (Latching Relay): با یک پالس لحظهای روشن میشود و با پالس لحظهای دیگر خاموش میشود. موقعیتش را بدون مصرف انرژی حفظ میکند. ایدهآل برای کاربردهای باتریدار.
• رله پلاریزه (Polarized Relay): جهت جریان عبوری از کویل، جهت حرکت آرمیچر را تعیین میکند. حساس به قطبیت.
• رله تاخیر زمانی (تایمر) (Time Delay Relay): دارای مدار تاخیر داخلی. میتواند پس از دریافت سیگنال، با تاخیر روشن/خاموش شود یا برای مدت معینی روشن بماند.

۵. معیارهای حیاتی در انتخاب رله (چه رله هایی بخریم؟)

انتخاب نادرست رله می‌تواند پیامدهای جدی به همراه داشته باشد؛ از خرابی زودرس یا عملکرد ناپایدار گرفته تا خطرات جدی مانند آتش‌سوزی. برای انتخاب رله مناسب، باید مشخصات کلیدی آن را به دقت بررسی و با شرایط کاری و نیازهای مدار تطبیق دهید. در ادامه به مهم‌ترین ویژگی‌هایی که هنگام انتخاب رله باید در نظر داشته باشید، اشاره می‌شود.

مشخصات ورودی: ولتاژ و جریان کویل

یکی از نخستین مشخصاتی که باید بررسی شود، ولتاژ کویل (Coil Voltage) است. این ولتاژ همان انرژی‌ای است که برای فعال‌سازی رله به کار می‌رود (مثلاً ایجاد میدان مغناطیسی در رله الکترومکانیکی یا روشن کردن LED در SSR). ولتاژهای رایج شامل 5V DC، 12V DC، 24V DC، 24V AC، 120V AC و 230V AC هستند که باید با ولتاژ مدار کنترل شما هم‌خوانی کامل داشته باشند. همچنین جریان کویل (Coil Current) نیز برای طراحی مدار درایور (مثل ترانزیستور خروجی میکروکنترلر) بسیار مهم است. رله‌های SSR معمولاً جریان ورودی بسیار کمتری نسبت به رله‌های EMR دارند و برای سیستم‌های دیجیتال مناسب‌تر هستند.

پیکربندی کنتاکت‌ها

پیکربندی کنتاکت‌ها (Contact Configuration) نوع عملکرد رله را مشخص می‌کند. ساده‌ترین نوع، SPST است که مانند یک کلید یک‌پل ساده عمل می‌کند. SPDT متداول‌ترین نوع است که در آن یک کنتاکت مشترک (COM) بسته به وضعیت فعال یا غیرفعال، به NC یا NO متصل می‌شود. پیکربندی‌های DPST و DPDT شامل دو مجموعه مستقل کنتاکت‌اند که هم‌زمان عمل می‌کنند. برای اشاره کوتاه‌تر، از فرم‌های A (SPST-NO)، B (SPST-NC)، و C (SPDT) استفاده می‌شود (مانند 1A، 2C و غیره). انتخاب نوع مناسب کنتاکت به ساختار مدار شما بستگی دارد.

پارامترهای الکتریکی و بار

دو ویژگی مهم دیگر، ولتاژ نامی کنتاکت (Contact Voltage Rating) و جریان نامی کنتاکت (Contact Current Rating) هستند. این مقادیر نشان می‌دهند که کنتاکت‌ها حداکثر چه ولتاژ و جریانی را می‌توانند بدون آسیب‌دیدگی تحمل کنند. این مقادیر باید برابر یا بیشتر از نیاز بار شما باشند. در کاربردهایی مثل موتور یا ترانس، باید جریان هجومی (Inrush Current) را هم در نظر گرفت، چون جریان لحظه‌ای اولیه بسیار بیشتر از جریان عادی است. برخی رله‌ها حداکثر جریان لحظه‌ای قابل سوئیچ را نیز در دیتاشیت مشخص می‌کنند.

دوام، حفاظت، و شرایط فیزیکی

در رله‌های الکترومکانیکی، عمر مکانیکی به تعداد دفعات سوئیچ بدون بار و عمر الکتریکی به تعداد سوئیچ با بار گفته می‌شود. SSRها برخلاف EMR، قطعات مکانیکی ندارند و عمر آن‌ها با MTBF سنجیده می‌شود. ویژگی‌های دیگری مانند زمان عملکرد (Operate/Release Time) برای کاربردهای پرسرعت اهمیت دارند. همچنین باید بررسی کرد که رله دارای حفاظت داخلی مانند دیود فلای‌بک یا مدار Snubber هست یا خیر. در پایان، نوع بار (مقاومتی، سلفی، لامپی)، شرایط محیطی (دما، رطوبت، لرزش) و نوع نصب (PCB، سکویی، ریلی) نیز در انتخاب نهایی تأثیر زیادی دارند و باید با کاربرد خاص شما تطبیق داده شوند.

۶. کاربردهای متنوع رله: از خانه تا صنعت

• اتوماسیون خانگی (Home Automation): کنترل روشن/خاموش لامپها، پنکههای سقفی، پریزهای برق، سیستمهای آبیاری با فرمان از اپلیکیشن موبایل یا سنسورها (از طریق آردوینو/رزبریپای).
• سیستمهای امنیتی و دزدگیر: فعال/غیرفعال کردن آژیرها، قفلهای برقی، روشن کردن چراغهای اضطراری.
• کنترل صنعتی (Industrial Control): قلب PLC ها (Programmable Logic Controllers) برای کنترل ماشینآلات، خطوط تولید، موتورهای الکتریکی بزرگ، کنتاکتورها، سلونوئید ولوها.
• تابلوهای برق و توزیع: سوئیچینگ مدارهای روشنایی، پمپها، سیستمهای تهویه در ساختمانهای تجاری و صنعتی.
• خودروها: کنترل برفپاککن، راهنماها، چراغهای جلو/دور، استارت موتور (از طریق رله استارت)، فن رادیاتور، کمپرسور کولر.
• مخابرات و سوئیچینگ سیگنال: (اغلب رله های مینیاتوری مخصوص) برای هدایت سیگنالهای تلفن، داده در تجهیزات مخابراتی.
• منابع تغذیه و UPS: سوئیچینگ بین خط اصلی و ژنراتور/باتری، کنترل فن خنککننده.
• تجهیزات پزشکی: کنترل بخشهای مختلف دستگاهها با ایمنی بالا.

۷. ماژول رله: سادهسازی اتصال به میکروکنترلرها

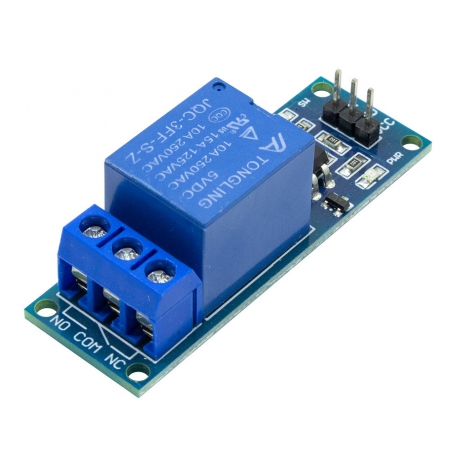

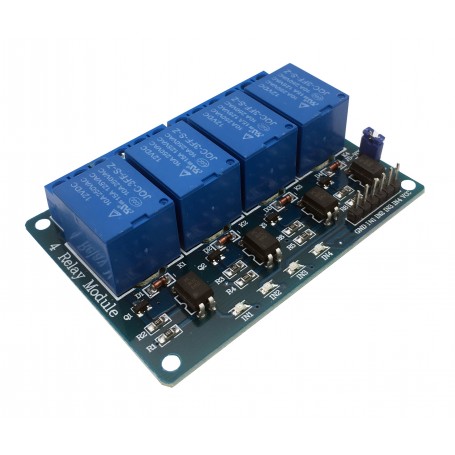

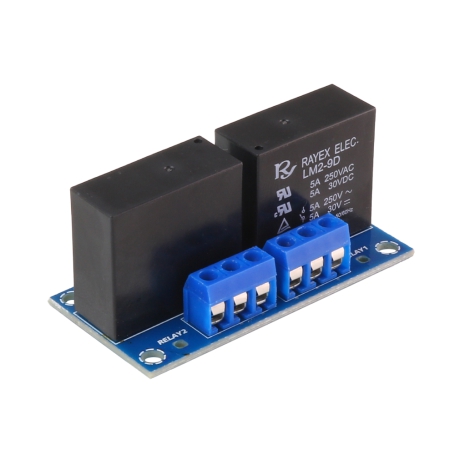

ماژول رله یک برد آماده و از پیش طراحی‌شده است که برای ساده‌سازی اتصال رله به میکروکنترلرها و سیستم‌های دیجیتال به کار می‌رود. این ماژول معمولاً شامل خود رله (اغلب از نوع الکترومکانیکی EMR)، یک ترانزیستور درایور برای راه‌اندازی کویل، و یک دیود فلای‌بک برای محافظت از مدار در برابر ولتاژ معکوس القایی است. در مدل‌های پیشرفته‌تر، از اپتوکوپلر برای ایزولاسیون نوری بین مدار کنترل و مدار قدرت استفاده می‌شود. همچنین وجود LED نشانگر وضعیت، پایه‌های ورودی استاندارد (Signal، VCC، GND) و ترمینال‌های پیچی COM، NO و NC باعث می‌شود اتصال به میکروکنترلر بسیار ساده، امن و سریع انجام شود. این ماژول‌ها با فراهم‌کردن ایمنی بالا، قابلیت اطمینان، سهولت نصب و صرفه‌جویی در زمان طراحی، انتخابی ایده‌آل برای پروژه‌های الکترونیکی و رباتیک هستند.

ماژول رله یک برد الکترونیکی است که معمولاً شامل این اجزا میشود:

• خود رله (اغلب EMR).
• ترانزیستور درایور (معمولاً NPN) برای راهاندازی کویل.
• دیود فلای بک برای حفاظت در برابر ولتاژ معکوس کویل.
• اپتوکوپلر (در ماژولهای با ایزولاسیون نوری) برای جداسازی کامل الکتریکی مدار کنترل از کویل رله.
• LED نشانگر وضعیت (روشن/خاموش بودن رله).
• پایه های ورودی (Signal, VCC, GND) برای اتصال آسان به میکروکنترلر.
• ترمینالهای پیچی برای اتصال ایمن سیمهای ولتاژ بالا (COM, NO, NC).

مزایای ماژول:

• سادگی: تمام مدارهای جانبی (درایور، دیود، اپتوکوپلر) از قبل طراحی و ساخته شدهاند.
• ایمنی: به خصوص در ماژولهای اپتوایزوله، ایزولاسیون بسیار خوبی فراهم میشود.
• قابلیت اطمینان: قطعات با هم سازگار شدهاند.
• سهولت نصب: پایههای استاندارد و ترمینالهای پیچی.
• صرفهجویی در زمان و فضای PCB.

۸. اتصال رله/ماژول رله به آردوینو یا میکروکنترلر:

۸.۱. چالش اصلی: راه اندازی کوئل رله

پایه‌های خروجی دیجیتال آردوینو (مانند Uno) معمولاً قادر به تأمین حداکثر ۲۰ میلی‌آمپر جریان در سطح ۵ ولت هستند، در حالی‌ که کویل یک رله الکترومکانیکی معمولی ۵ ولت ممکن است به ۷۰ تا ۱۰۰ میلی‌آمپر یا حتی بیشتر نیاز داشته باشد؛ بنابراین اتصال مستقیم کویل رله به پایه آردوینو می‌تواند منجر به اضافه‌بار جریان و در نهایت آسیب جدی به پایه خروجی یا حتی سوختن کل میکروکنترلر شود.

۸.۲. راهکارها برای راه اندازی کوئل:

1. استفاده از ترانزیستور (NPN رایجتر است) + دیود فلای بک: بهترین و پرکاربردترین روش برای رله های تکی یا ساخت مدار شخصی.
2. استفاده از درایور رله (مثل ULN2003, ULN2803): این IC ها حاوی چندین دارلینگتون ترانزیستور هستند که جریان خروجی بالایی (تا 500mA در کانال) تامین میکنند و دیود فلای بک داخلی دارند. برای راهاندازی چند رله ایده آل هستند.
3. استفاده از ماژول رله آماده: سادهترین و توصیه شده ترین روش برای مبتدیان. ماژول همه چیز را دارد.

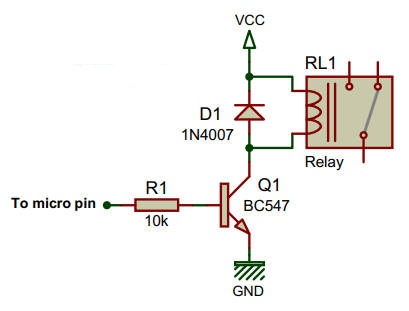

۸.۳. مدار نمونه با ترانزیستور (برای یک رله EMR 5V):

• R1 (مقاومت پایه): وظیفه محدود کردن جریان بیس ترانزیستور دارد. مقدارش معمولاً بین 1KΩ تا 4.7KΩ است. مطمئن شوید ترانزیستور به حالت اشباع (Saturation) میرود. (جریان بیس = (ولتاژ DIO – Vbe) / R1). Vbe حدود 0.7V است. برای جریان کویل 80mA و Hfe حداقل ترانزیستور 50، جریان بیس باید حداقل 80mA / 50 = 1.6mA باشد. با DIO=5V و Vbe=0.7V: R1 = (5-0.7)V / 0.0016A ≈ 2.7KΩ (مقدار استاندارد 2.2KΩ یا 3.3KΩ مناسب است).
• دیود فلای بک (ضروری!): هنگام قطع جریان کویل، میدان مغناطیسی فرو میریزد و ولتاژ معکوس بسیار بالایی القا میکند. این دیود مسیر امنی برای این ولتاژ فراهم میکند (از +5V از طریق دیود به کویل و سپس به کلکتور) و از ترانزیستور و آردوینو محافظت میکند. بدون این دیود، ترانزیستور به احتمال زیاد خواهد سوخت.
• منبع تغذیه خارجی: جریان مورد نیاز کویل رله نباید از رگولاتور آردوینو تامین شود، زیرا باعث گرمایش بیش از حد یا ریست شدن آردوینو میشود. از یک منبع تغذیه جداگانه با ظرفیت کافی (مثلاً آداپتور 5V/2A برای چند رله) استفاده کنید. GND منبع تغذیه خارجی باید به GND آردوینو متصل شود تا مدار مرجع مشترک داشته باشد.

۸.۴. نکات ایمنی حیاتی (پرهیز از جرقه، آتش و برق گرفتگی!):

1. جداسازی فیزیکی: مدار کم قدرت آردوینو/میکروکنترلر و سیمکشی سیگنال را کاملاً از مدار پر قدرت (ولتاژ شبکه 220VAC یا بارهای DC پرجریان) جدا نگه دارید. از کانالهای جداگانه در بردبورد، فاصله کافی و در صورت امکان محفظه جداگانه استفاده کنید.
2. دیود فلای بک: هرگز فراموش نکنید! چه از ترانزیستور جداگانه استفاده میکنید، چه از درایور، مطمئن شوید دیود فلای بک برای محافظت وجود دارد (در درایورهای ULN2003 داخلی است).
3. انتخاب سیم مناسب: برای سیمکشی بخش ولتاژ بالا (اتصال بار به کنتاکتهای رله) حتماً از سیم با سطح مقطع (سایز) مناسب برای جریان بار استفاده کنید. سیمهای نازک بیش از حد گرم میشوند و خطر آتشسوزی دارند. (مثلاً برای 10A حداقل سیم 1.5mm² توصیه میشود – استانداردها را چک کنید).
4. فیوز حفاظتی: همیشه یک فیوز با آمپر مناسب (کمی بالاتر از جریان نامی بار، ولی پایینتر از حداکثر تحمل رله و سیم) در مسیر فاز (Live) مدار AC، قبل از کنتاکت رله قرار دهید. اولین خط دفاع در برابر اتصال کوتاه!
5. اتصالات محکم: اتصالات سیمها به ترمینالهای رله یا ماژول باید کاملاً محکم و ایمن باشد. اتصال شل باعث جرقه، حرارت و آتشسوزی میشود.
6. محافظت در برابر جرقه (Snubber): برای بارهای سلفی بزرگ (موتورها، سولنوئیدها) یا سوئیچینگ بارهای DC، جرقه روی کنتاکتهای رله EMR شدیدتر است. استفاده از مدار Snubber (یک مقاومت سری با خازن) به صورت موازی با کنتاکتهای رله میتواند به کاهش جرقه و افزایش عمر کنتاکت کمک کند. برخی SSR ها این مدار را داخلی دارند.
7. خنک کاری: رله های EMR در جریانهای خیلی بالا و SSR ها به طور ذاتی حرارت تولید میکنند. برای جریانهای بالا (مثلاً بالای 5A) حتماً از هیت سینک (Heat Sink) مناسب برای SSR یا رله EMR استفاده کنید. اطمینان حاصل کنید تهویه هوا کافی است.
8. رعایت ولتاژ و جریان مجاز: هرگز بار با ولتاژ یا جریان بالاتر از رتبه بندی (Rating) رله را به آن وصل نکنید.
9. کار با ولتاژ بالا (AC):
   • اگر تجربه کافی ندارید، به شدت توصیه میشود از ولتاژهای پایین و بیخطر (مثلاً 12V DC) برای یادگیری استفاده کنید.
   • هنگام کار با برق شهر (220VAC/110VAC) کمال احتیاط را داشته باشید. مدار را فقط در صورت قطع برق مونتاژ یا اصلاح کنید.
   • از تجهیزات عایق بندی شده مناسب استفاده کنید.
   • مدار را قبل از اتصال به برق شهر، توسط فرد ماهر بررسی کنید.
   • تابلو یا محفظه مناسب برای بخش ولتاژ بالا داشته باشید.

۸.۵. کدنویسی ساده در آردوینو (فرض استفاده از پین 7):

• توجه به منطق فعالسازی: در برخی ماژول ها یا مدارها، LOW رله را روشن میکند (Active Low). کد را مطابق دیتاشیت ماژول یا طراحی مدار خود تنظیم کنید.
• توجه: این کد فقط کنترل رله را نشان میدهد. مطمئن شوید سختافزار (مدار ترانزیستور یا ماژول) به درستی بسته شده و نکات ایمنی رعایت شده است.

۹. جمعبندی: رله، ابزاری ضروری در جعبه ابزار شما

رله ها، چه از نوع الکترومکانیکی پرطاقت و چه از نوع حالت جامد بیصدا و سریع، جزء لاینفک دنیای الکترونیک قدرت و اتوماسیون هستند. درک نحوه کار، انواع، معیارهای انتخاب و به ویژه ملاحظات ایمنی در کار با آنها (به خصوص هنگام اتصال به میکروکنترلرها و کنترل ولتاژ های بالا) برای هر مهندس، تکنسین یا علاقهمند الکترونیک حیاتی است. ماژول های رله، راهاندازی ایمن و آسان رله ها توسط برد هایی مثل آردوینو را ممکن ساختهاند، اما هوشیاری در مورد جداسازی مدارها و انتخاب صحیح قطعات و سیمها را نباید فراموش کرد. با انتخاب صحیح و پیادهسازی ایمن رله، میتوانید دنیایی از امکانپذیری را برای کنترل دستگاههای پرقدرت با سیگنالهای کوچک دیجیتال باز کنید.
